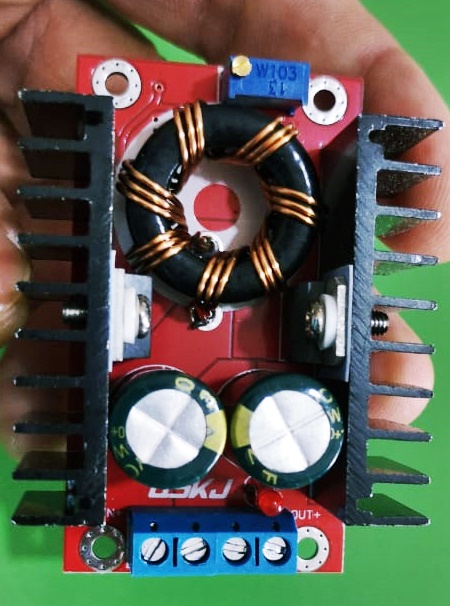

TARJETA ELEVADORA, REDUCTORA DE VOLTAJE DE 6VDC A 36VDC 6AMP. RD$495.00

características:

- La corriente de la lámpara de giro fija es 0,1 veces el valor actual (se utiliza para identificar si la batería está completamente cargada durante la carga).
- Hecho de un IC de referencia dedicado y una resistencia de detección de corriente de alta precisión, lo que demuestra una corriente constante más estable (cuando la corriente constante de 20 ° C a 100 ° C es 1A, la variación de temperatura es inferior al 1%). Especialmente indicado para LED.
- Corriente de salida alta, la corriente de salida máxima puede alcanzar los 8A.
- Cuatro capacitancia de alta frecuencia, puede reducir la ondulación de salida, mejorar la estabilización del trabajo.
- Diseño de doble disipador de calor. Disipador de calor independiente del diodo Schottky MOS, cuya disipación de calor es buena y no se afectan entre sí.
- Usando Sendust Core de gran tamaño y cableado de cobre puro doble, mejore la eficiencia de trabajo, reduzca la fiebre.
- Potenciómetro multivuelta 3296, voltaje de alta precisión y regulación de corriente, buena estabilidad.
- Lámpara de doble color, las condiciones de trabajo son claras de un vistazo
- El voltaje y la corriente son ajustables, cuyo efecto es bueno.


Parámetros: –

Propiedades del módulo:

Módulo de carga de corriente constante reductora no aislada, módulo de voltaje constante (CC CV) –

Voltaje de entrada: DC 7-32V –

Voltaje de salida: (1) CC 1,2-28 V continuamente ajustable. (2)

Salida fija: Elija entre 0.8v-28v –

Corriente de salida: 8A (cuando la temperatura del tubo de potencia supera los 65 grados, agregue un ventilador de refrigeración)

– Rango de corriente constante: 0.2-8A (ajustable) –

Gire la corriente de la lámpara: valor de corriente constante * (0.1), gire la corriente de la lámpara y el enlace de valor constante, como el valor de corriente constante es 3A, gire la corriente de la lámpara se establece en una corriente constante es 0.1 veces (0.1 * 3A = 0.3A ) – Presión más baja: 1V

– Potencia de salida: la potencia máxima es de aproximadamente 200 W – Eficiencia de conversión: hasta aproximadamente el 95% – Frecuencia de funcionamiento: 300 KHZ – Ondulación de salida: ancho de banda de 20 M

– Entrada 24V salida 12V 5A ondulación alrededor de 50mV (sin ruido) – Protección contra cortocircuitos de salida: sí, corriente constante

– Protección de polaridad inversa de entrada: ninguna

– Salida para prevenir reflujo: Ninguno

– Cableado: Terminal

– Corriente sin carga: 20 mA típico (interruptor de 24 V, 12 V)

– Regulación de carga: ± 1% (constante) – Regulación de voltaje: ± 1% – Velocidad de respuesta dinámica: 5% 200uS

– Dirección de ajuste del potenciómetro: en el sentido de las agujas del reloj (aumento), en sentido antihorario (disminución), el potenciómetro (CV) cerrado al voltaje de entrada se usa para regular el voltaje, el potenciómetro (CC) cerrado al voltaje de salida se usa para regular la corriente (CC)

– Temperatura de funcionamiento: grado industrial (-40 ° C a +85 ° C) (tenga en cuenta el uso real de la temperatura del tubo de potencia, reforzado con calor a alta temperatura)

– Indicador: indicador de doble color, la luz indicadora de carga es roja, la luz verde significa que está completamente cargada (sin carga es verde)

– Tamaño: Aprox. 65 x 47 x 23,5 mm / 2,56 x 1,85 x 0,93 pulgadas

– Precisión de corriente y temperatura constantes: en la prueba real, la temperatura del módulo de 25 grados a 60 grados, el cambio del valor de corriente constante es inferior al 5% (valor de corriente constante de 5 A)

– Protección de cortocircuito de salida: Sí, corriente constante (el valor actual constante de configuración actual)

– Protección de conexión inversa de entrada: NO

– Salida para prevenir el flujo inverso: NO

– Método de cableado: conector Amphenol

Aplicaciones:

Controlador LED de alta potencia
Carga de la batería de litio (o acumulador de plomo)
Fuente de alimentación montada en vehículo
Fuente de alimentación del sistema de baja tensión
Carga de batería de 6V, 12V, 14V, 24V
Fuente de alimentación para computadora portátil a bordo
Fuente de alimentación regulada
Sistema de suministro de energía de bajo voltaje

El paquete:

1 x módulo de fuente de alimentación ajustable DC-DC
